| 产品特性：耐高温 | 货号：XR-90 | 品名：刚玉浇注料 |
| 产地：新密 | 品牌：新锐耐材 |

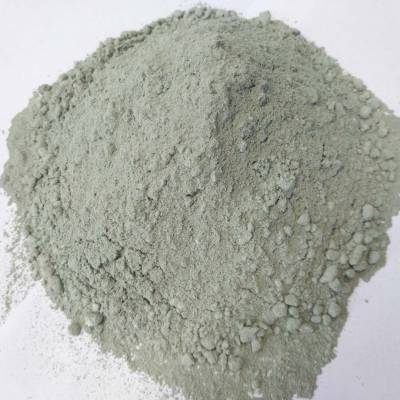

刚玉浇注料就是加入一定比例的刚玉材料,颗粒或粉剂,在加入一定的大密度高铝孰料,和粉剂,促流动性材料,加入结合剂制成的混合材料称之为刚玉浇注料,比例不一样出来的含量和密度也不相同,***密度在2.7kg/cm3以上的才是刚玉浇注料,一般用在炉子的高温区域.
刚玉浇注料的适用范围 :
刚玉浇注料是以尤质的电熔刚玉为主要原料，添加结合剂等材料配制而成的***不定型耐火材料，根据使用部位和温度不同选用不同的刚玉浇注料，有铬刚玉浇注料，锆刚玉浇注料，棕刚玉浇注料、复合刚玉浇注料等。铬刚玉浇注料主要用于炭黑反应炉、水煤浆气化炉内衬，使用温度一般在1700度以上。锆刚玉浇注料主要用于玻璃行业窑炉，抗玻璃侵蚀能力强，棕刚玉浇注料耐磨性能好，一般用于电厂喷煤管、锅炉内衬、轧钢加热炉滑轨等。复合刚玉浇注料是根据使用温度和环境不同添加特定材料制成的复合型刚玉浇注料，一般用于水泥回转窑，有色金属熔化炉，钢铁行业等.
郑州新锐耐火材料有限公司 | ||||
刚玉高强浇注料理化指标 | ||||
牌号 | XR-G80 | XR-G85 | XR-G90 | |
AI2O3% | ≥80 | ≥85 | ≥90 | |
SIO2% | ＜8 | ＜5 | ＜4 | |
体积密度g/cm3 | 110℃×24h | 2.8 | 2.85 | 3.0 |
抗折强度MPA | 110℃×24h | 10 | 12 | 15 |
1100℃×3h | 12 | 15 | 15 | |
1350℃×3h | 15 | 20 | 20 | |
抗压强度MPA | 110℃×24h | 80 | 80 | 90 |
1100℃×3h | 95 | 100 | 110 | |
1350℃×3h | 110 | 120 | 120 | |
线变化率 | 1350℃×3h | -0.2～0.4 | 0.2～0.4 | -0.2～0.3 |
耐火度℃ | 1790 | 1790 | 1790 | |
